Цокольные перекрытия над вентилируемым подпольем
- пол
- пароизоляция
- контррейка
- черновой пол
- балка
- утеплитель
- ветрозащитная мембрана
- 1
- 2
- 3
- 4
- 5
- 6
- 7

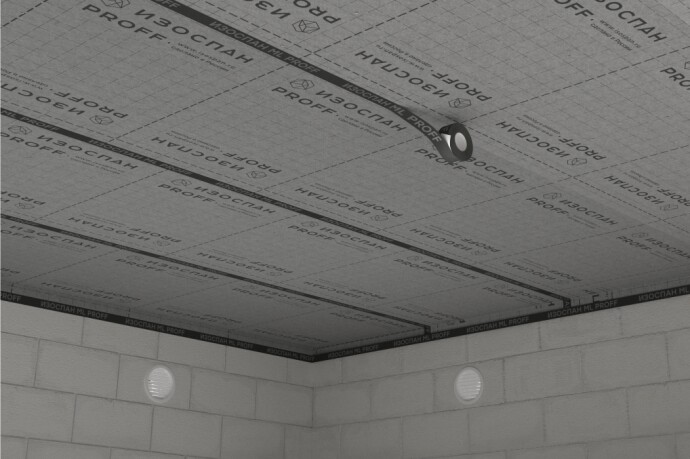

КОМПЛЕКТ ДЛЯ ВЕТРОЗАЩИТНОГО СЛОЯ
| лента для герметизации нахлестов и примыканий | Ширина, мм | Длина, м | Температура монтажа, °С | Цена |
| ML proff | 50 | 25 | не ниже -10 | 2293 |
| KL+ | 25 | 25 | не ниже -10 | 1419 |
- пол
- пароизоляция
- контррейка
- черновой пол
- балка
- утеплитель
- ветрозащитная мембрана
- 1
- 2
- 3
- 4
- 5
- 6
- 7
КОМПЛЕКТ ДЛЯ ПАРОИЗОЛЯЦИОННОГО СЛОЯ
| лента для герметизации нахлестов пароизоляции | Ширина, мм | Длина, м | Температура монтажа, °С | Цена |
| ML proff | 50 | 25 | не ниже -10 | 2293 |
| KL+ | 25 | 25 | не ниже -10 | 1419 |
| PL | 50 | 25 | не ниже -5 | 1132 |
| лента для герметизации примыканий пароизоляции | Ширина, мм | Длина, м | Температура монтажа, °С | Цена |
| ML proff | 50 | 25 | не ниже -10 | 2293 |
| KL+ | 25 | 25 | не ниже -10 | 1419 |
КОМПЛЕКТ ДЛЯ ЭНЕРГОСБЕРЕГАЮЩЕГО ПАРОИЗОЛЯЦИОННОГО СЛОЯ**
| отражающая пароизоляция | Прочность, Н/50 мм | Срок службы*, лет | Цена |
| RF | 500/350 | 50 | 9520 |
| FD | 750/800 | 50 | 9030 |
| FS | 300/400 | 40 | 5950 |
| лента для герметизации примыканий пароизоляции | Ширина, мм | Длина, м | Температура монтажа, °С | Цена |
| ML proff | 50 | 25 | не ниже -10 | 2293 |
| KL+ | 25 | 25 | не ниже -10 | 1419 |
* подробности в гарантийном сертификате
** Применение отражающей пароизоляции позволяет снизить теплопотери помещения, давая возможность сэкономить на его отоплении до 10% (по результатам натурных испытаний) за счет способности металлизированной поверхности отражать тепловое излучение.
ОБЩИЕ ТРЕБОВАНИЯ
При устройстве цокольного перекрытия необходимо:
- монтировать деревянные элементы принудительной сушки и сухой утеплитель;
- обратить особое внимание на тщательную герметизацию нахлестов и примыканий пароизоляции;
- обеспечить эффективную вентиляцию подпольного пространства;
- провести комплекс дренажных работ для обеспечения эффективного отвода воды от фундамента.
Если планируется эксплуатация цокольного перекрытия в условиях высокой влажности со стороны подполья, то для устройства цокольного перекрытия необходимо применять материалы, не склонные к накоплению влаги и стойкие к ее воздействию, т. е. конструкцию с использованием волокнистых утеплителей и деревянных элементов применять не рекомендуется.
В конструкции цокольного перекрытия над вентилируемым подпольем ветрозащитная мембрана применяется для защиты утеплителя от ветра, насекомых и для дополнительной фиксации утеплителя. Ветрозащитная мембрана не препятствует выходу остаточной влаги из утеплителя и деревянных элементов конструкции в подпольное пространство.
ИНСТРУКЦИЯ ПО МОНТАЖУ ВЕТРОЗАЩИТНОЙ МЕМБРАНЫ ИЗОСПАН А ЦОКОЛЬ

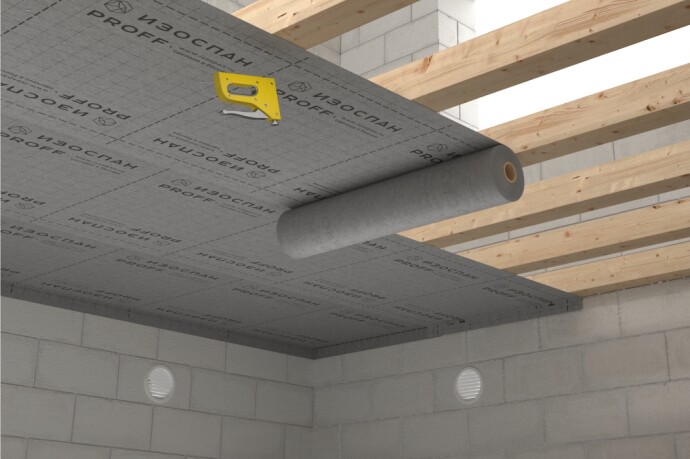

Ветрозащитная мембрана (Изоспан А цоколь) монтируется по половым балкам со стороны подполья (снизу), внахлест (ширина горизонтальных и вертикальных нахлестов 15–20 см) и крепится к балкам при помощи строительного степлера. Сторона укладки материала не имеет значения.
УФ-стабилизаторы, входящие в состав материалов ИЗОСПАН, замедляют процесс снижения характеристик под действием УФ-излучения, но не останавливают его полностью. Рекомендуется не оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.
Химические средства для обработки деревянных элементов (антисептические и противопожарные пропитки) могут привести к утрате свойств материалов ИЗОСПАН (в том числе к деструкции), поэтому монтаж материалов ИЗОСПАН необходимо осуществлять только после полного высыхания обработанных деревянных элементов конструкции.
В составе технических жидкостей (например, масло или тосол) могут присутствовать агрессивные химические вещества, которые могут негативно повлиять на структуру материалов ИЗОСПАН, в том числе привести к их разрушению. Рекомендуется избегать попадания технических жидкостей на материалы ИЗОСПАН.
Внешний вид материалов, присутствие и расположение логотипов могут отличаться от оригинала.
В конструкции цокольного перекрытия над вентилируемым подпольем пароизоляция применяется для защиты утеплителя и других внутренних элементов конструкции от проникновения паров воды изнутри помещения, а также для предотвращения проникновения частиц волокнистого утеплителя во внутреннее пространство здания.
ИНСТРУКЦИЯ ПО МОНТАЖУ ПАРОИЗОЛЯЦИИ В ЦОКОЛЬНОМ ПЕРЕКРЫТИИ

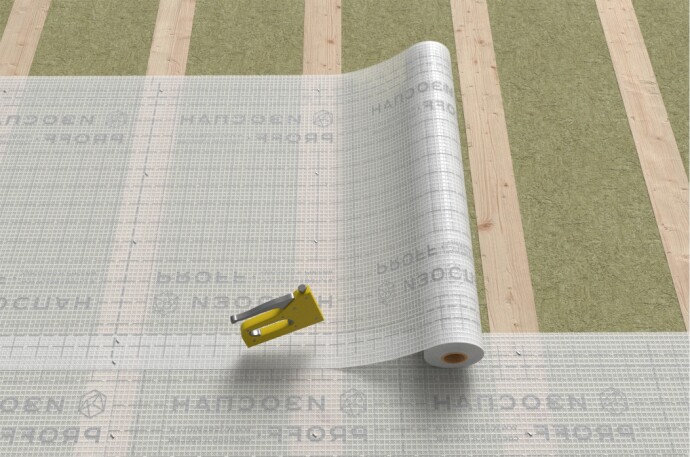

Пароизоляция укладывается по половым балкам, поверх утеплителя. Изоспан RS, Изоспан RS fix, Изоспан DM, Изоспан C, Изоспан B, Изоспан B fix укладываются шероховатой стороной к утеплителю. Изоспан КАРКАС, Изоспан RM, Изоспан Р-200 укладываются любой стороной к утеплителю. Пароизоляция монтируется внахлёст (ширина горизонтальных и вертикальных нахлёстов 15-20 см). Материал крепится к половым балкам при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой.
Для обеспечения герметичности пароизоляционного слоя:
1. Нахлесты полотен пароизоляции Изоспан RS, Изоспан DM, Изоспан КАРКАС необходимо проклеивать соединительной лентой Изоспан KL+, Изоспан ML proff или Изоспан PL.
Нахлесты полотен пароизоляции Изоспан B, Изоспан C, Изоспан RM, Изоспан Р-200 необходимо проклеивать соединительной лентой Изоспан ML proff, Изоспан KL+, Изоспан PL, Изоспан KL или Изоспан SL.
Горизонтальные нахлесты полотен пароизоляции Изоспан RS fix, Изоспан B fix проклеиваются при помощи клейких лент, нанесенных на полотно материала. Остальные нахлесты полотен пароизоляции Изоспан RS fix, Изоспан B fix необходимо проклеивать соединительной лентой Изоспан ML proff, Изоспан KL+ или Изоспан PL.
2. Места примыканий полотен пароизоляции к деревянным, бетонным и прочим поверхностям необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+.
Рекомендуется устраивать зазор 4–5 см между пароизоляцией и чистовым полом. Для этого поверх пароизоляции монтируются антисептированные деревянные рейки 4×5 см.
ИНСТРУКЦИЯ ПО МОНТАЖУ ОТРАЖАЮЩЕЙ ПАРОИЗОЛЯЦИИ / ТЕПЛО-ПАРОИЗОЛЯЦИИ В ЦОКОЛЬНОМ ПЕРЕКРЫТИИ
Отражающая пароизоляция / тепло-пароизоляция укладывается по половым балкам, поверх утеплителя, металлизированной поверхностью вверх. Отражающая пароизоляция (Изоспан RF, Изоспан FS, Изоспан FD) монтируется внахлест (ширина горизонтальных и вертикальных нахлестов 15–20 см), отражающая тепло-пароизоляция (Изоспан FX) монтируется встык. Материал крепится к половым балкам при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой.
Для обеспечения герметичности пароизоляционного слоя:
1. Нахлесты полотен отражающей пароизоляции (Изоспан RF, Изоспан FS, Изоспан FD) необходимо проклеивать металлизированной соединительной лентой Изоспан FL proff или Изоспан FL.
Стыки полотен отражающей тепло-пароизоляции (Изоспан FX) необходимо проклеивать металлизированной соединительной лентой Изоспан FL proff или Изоспан FL.
2. Места примыканий полотен отражающей пароизоляции / тепло-пароизоляции к деревянным, бетонным и прочим поверхностям необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+.
Необходимо соблюдать зазор 4–5 см между отражающей поверхностью Изоспана и чистовым полом для обеспечения условий теплового отражения. Для этого поверх пароизоляции монтируются антисептированные деревянные рейки 4×5 см.
УФ-стабилизаторы, входящие в состав материалов ИЗОСПАН, замедляют процесс снижения характеристик под действием УФ-излучения, но не останавливают его полностью. Рекомендуется не оставлять материалы ИЗОСПАН под длительным воздействием прямых и отраженных солнечных лучей.
Химические средства для обработки деревянных элементов (антисептические и противопожарные пропитки) могут привести к утрате свойств материалов ИЗОСПАН (в том числе к деструкции), поэтому монтаж материалов ИЗОСПАН необходимо осуществлять только после полного высыхания обработанных деревянных элементов конструкции.
В составе технических жидкостей (например, масло или тосол) могут присутствовать агрессивные химические вещества, которые могут негативно повлиять на структуру материалов ИЗОСПАН, в том числе привести к их разрушению. Рекомендуется избегать попадания технических жидкостей на материалы ИЗОСПАН.
Внешний вид материалов, присутствие и расположение логотипов могут отличаться от оригинала.
